x86 寄存器与 EFLAGS 标志位全解析：从模式到标志含义

寄存器

实模式和保护模式

实模式：CPU工作在16位的地址总线和数据总线上，并且没有内存保护、多任务处理、虚拟内存的支持。实模式提供了直接访问物理内存的简单操作环境。

保护模式：32 位系统中，段的主要作用不再是寻址，而是施加保护，此外引入了新的分页内存的机制，这些称作保护模式。

通用寄存器

十六位通用寄存器。

ax、bx、cx、dx、sp、bp、si、di（共8个）

三十二位通用寄存器扩展（Extend）到32位。

EAX、EBX、ECX、EDX、ESI、EDI、ESP、EBP（共8个）

六十四位通用寄存器，其中 R 是个前缀，表示 Register（寄存器）本身。

RAX、RBX、RCX、RDX、RSI、RDI、RBP、RSP

R8、R9、R10、R11、R12、R13、R14、R15（共16个）

注意：同名寄存器之间并不是许多个相互独立的寄存器，而是共同属于一个寄存器。

AX、BX、CX、DX 有 H 和 L 之分，例如：AL，AH，BL，BH，CL，CH，DL，DH。

以 RAX 为例，RAX 是个 64 位寄存器，EAX 指的是 RAX 的低 32 位，AX 指的是 RAX 的 0-15 位，AH 指的是 RAX 的 8-15位，AL 指的是 RAX 的 0-7 位。

段寄存器

CS、DS、ES、FS、GS、SS（6个段寄存器）

标志寄存器

状态标志，控制标志，系统标志

标志寄存器在32位模式中叫做 EFLAGS，在64位模式叫做 RFLAGS。RFLAGS 高32位保留，低32位与 EFLAGS 相同。

指令指针寄存器

指令指针寄存器存储的是 CPU 即将执行的下一条指令的地址。

通常用 IP / EIP / RIP 代表（16、32、64 位）。

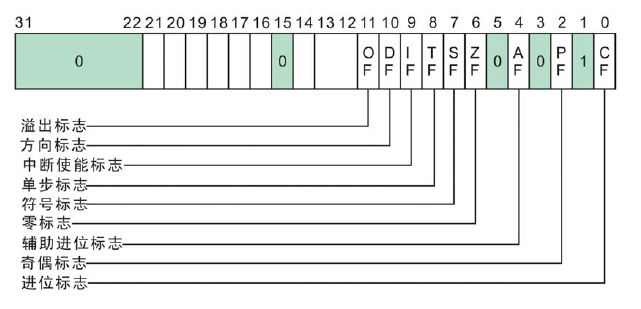

EFLAGS 寄存器的各个位和标志位含义：

EFLAGS 寄存器标志位：

• CF (Carry Flag)：进/借位标志位。用于表示某些算术操作或移位操作是否产生了进位或借位。

• PF (Parity Flag)：奇偶标志位。用于表示结果中 1 的个数的奇偶性。

• AF (Auxiliary Carry Flag)：辅助进位标志位。用于表示低 4 位的进位或借位情况。

• ZF (Zero Flag)：零标志位。用于表示操作结果是否为零。

• SF (Sign Flag)：符号标志位。用于表示操作结果的最高有效位（符号位）。

• TF (Trap Flag)：陷阱标志位。用于控制单步执行调试功能。

• IF (Interrupt Flag)：中断标志位。用于控制是否允许中断响应。

• DF (Direction Flag)：方向标志位。用于控制字符串传输指令的方向（正向或反向）。

• OF (Overflow Flag)：溢出标志位。用于表示有符号算术操作是否发生溢出。

• IOPL (I/O Privilege Level)：I/O 特权级。用于管理对 I/O 端口的访问权限。

• NT (Nested Task Flag)：嵌套任务标志位。用于表示当前是否处于嵌套任务的执行环境。

• RF (Resume Flag)：恢复标志位。用于控制中断返回时是否进入恢复处理器状态的过程。

• VM (Virtual Mode Flag)：虚拟模式标志位。用于指示处理器是否处于虚拟模式。

• AC (Alignment Check)：对齐检查标志位。用于控制是否进行内存对齐检查。

• VIF (Virtual Interrupt Flag)：虚拟中断标志位。用于指示当前是否处于虚拟 8086 模式的中断响应中。

• VIP (Virtual Interrupt Pending)：虚拟中断等待标志位。用于指示是否有虚拟中断正在等待响应。

• ID (ID Flag)：识别标志位。用于指示是否支持 CPUID 指令。

一般只需要关注下面9个标志位：

1. CF 进位标志：当算术结果产生进位或者借位的时候被置1
2. PF 奇偶标志：当算术结果为偶数时被置1
3. AF 辅助进位标志：算术操作在结果的第三位发生进位或借位则将该标志置1
4. ZF 零标志：当结果为0时被置1
5. SF 符号标志：当算术结果为负数时被置1
6. TF 单步标志 ：和调试原理相关
7. IF 中断标志：和内核有关系
8. DF 方向标志：会影响MOVS STOS两个串操作指令中EDI和ESI的值
9. OF 溢出标志：当有符号数的数值超过最大范围时被置 1
