Mermaid 时序图语法示例



            sequenceDiagram
    participant 参与者A
    participant 参与者B
    participant 简称 as 参与者C #该语法可在接下来的描述中使用简称来代替参与者3

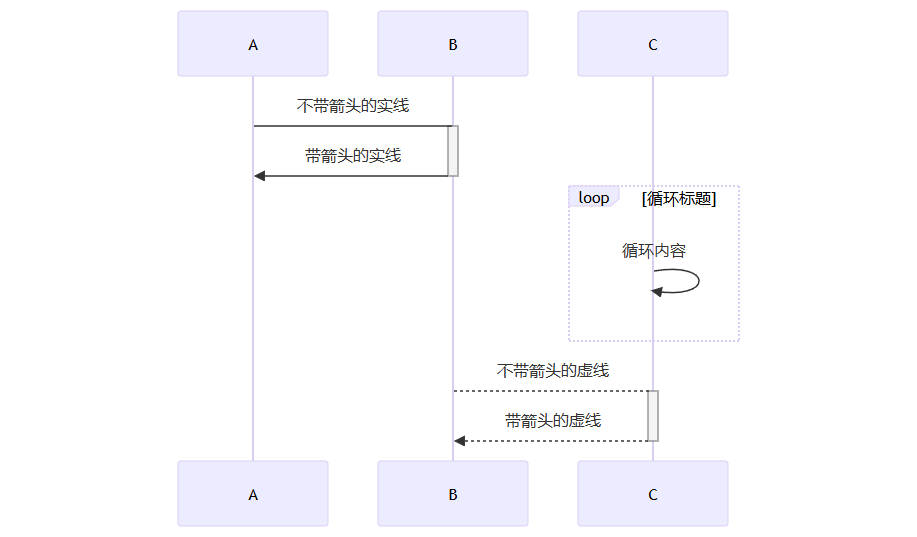

            sequenceDiagram
    participant A
    participant B
    participant C
    A->B: 不带箭头的实线
    activate B
    B->>A: 带箭头的实线
    deactivate B

    loop 循环标题
        C->>C: 循环内容
    end
    B-->C: 不带箭头的虚线
    activate C
    C-->>B: 带箭头的虚线
    deactivate C

language 复制

sequenceDiagram
    participant A
    participant B
    participant C
    A->B: 不带箭头的实线
    activate B
    B->>A: 带箭头的实线
    deactivate B

    loop 循环标题
        C->>C: 循环内容
    end
    B-->C: 不带箭头的虚线
    activate C
    C-->>B: 带箭头的虚线
    deactivate C
