实例讲解 Mermaid 类图语法，不会画图也能画类图，程序员专属画图工具
- 作者： 刘杰
- 来源： 技术那些事
- 阅读：155
- 发布： 2025-07-29 06:57
- 最后更新： 2025-08-05 09:42
Mermaid 图表类图语法示例：
- 接口
<<interface>> - 抽象类
<<abstract>> - 服务类
<<service>> - 枚举类
<<enumeration>>

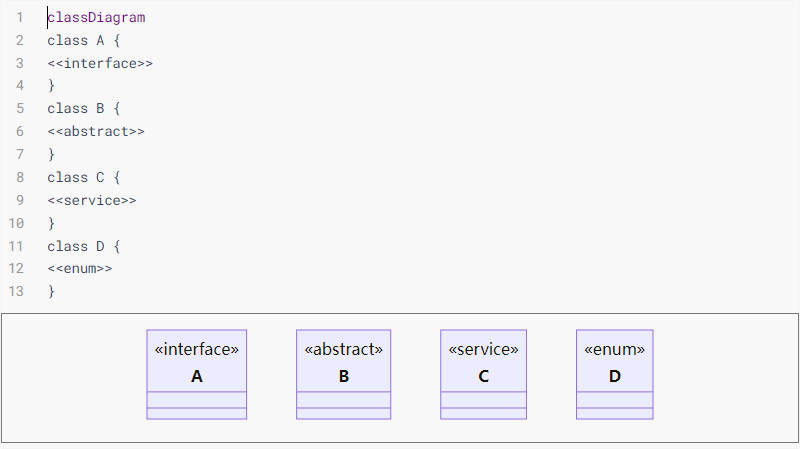

类的类型书写方式如下：
classDiagram
class A {
<<interface>>
}
class B {
<<abstract>>
}
class C {
<<service>>
}
class D {
<<enum>>
}
language
classDiagram
class A {
<<interface>>
}
class B {
<<abstract>>
}
class C {
<<service>>
}
class D {
<<enum>>
}

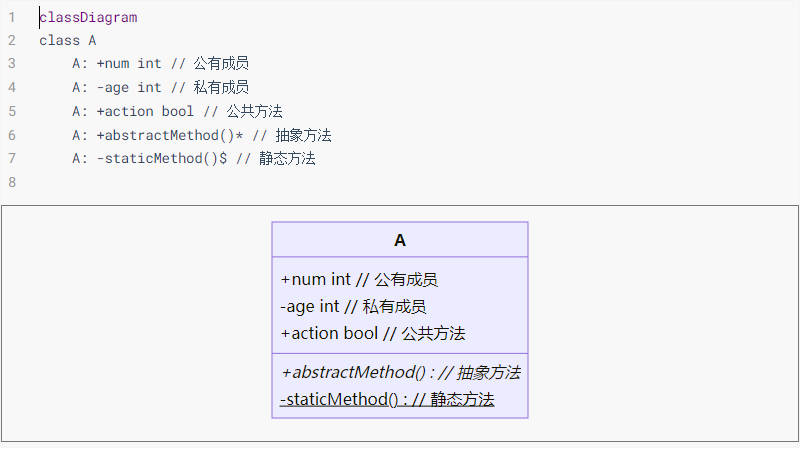

类定义如下：
classDiagram
class A
A: +num int // 公有成员
A: -age int // 私有成员
A: +action bool // 公共方法
A: +abstractMethod()* // 抽象方法
A: -staticMethod()$ // 静态方法
language
classDiagram
class A
A: +num int // 公有成员
A: -age int // 私有成员
A: +action bool // 公共方法
A: +abstractMethod()* // 抽象方法
A: -staticMethod()$ // 静态方法

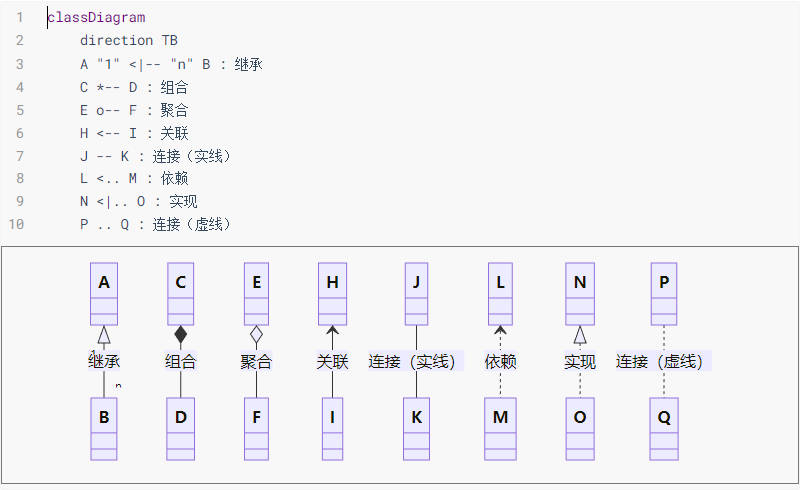

关系
| 符号 | 关系类型 |
|---|---|
| <|-- | inheritance（继承） |
| *-- | Composition（组合） |
| o-- | Aggregation（聚合） |
| --> | Association（关联） |
| -- | Link（solid）连接（实线） |
| ..> | Dependency（依赖） |
| ..|> | Realization（实现） |
| .. | Link（Dashed）连接（虚线） |
classDiagram
direction TB
A "1" <|-- "n" B : 继承
C *-- D : 组合
E o-- F : 聚合
H <-- I : 关联
J -- K : 连接（实线）
L <.. M : 依赖
N <|.. O : 实现
P .. Q : 连接（虚线）
language
classDiagram
direction TB
A "1" <|-- "n" B : 继承
C *-- D : 组合
E o-- F : 聚合
H <-- I : 关联
J -- K : 连接（实线）
L <.. M : 依赖
N <|.. O : 实现
P .. Q : 连接（虚线）
图表呈现方向
上下：TB
左右：LR

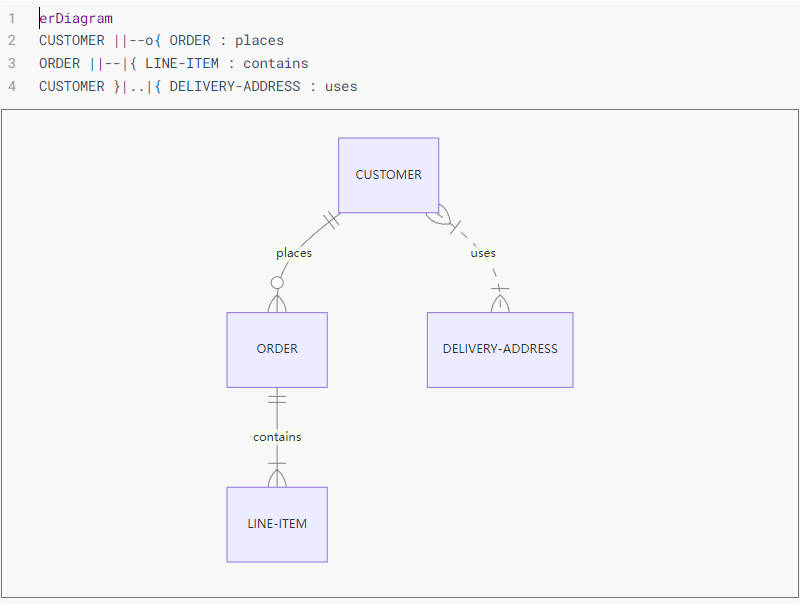

erDiagram
CUSTOMER ||--o{ ORDER : places
ORDER ||--|{ LINE-ITEM : contains
CUSTOMER }|..|{ DELIVERY-ADDRESS : uses
language
erDiagram
CUSTOMER ||--o{ ORDER : places
ORDER ||--|{ LINE-ITEM : contains
CUSTOMER }|..|{ DELIVERY-ADDRESS : uses
