GDT（全局描述符表）
GDT的引入
在实模式下最大可以访问1M大小的地址，进入保护模式后，由于需要内存保护，必须一五一十的记录段的权限–哪个段是系统级别的权限，哪个段时应用级别的权限，这样就可以使得系统可以对所有硬件进行直接访问，限定应用程序对硬件的直接访问，以免怀有恶意的应用程序对计算机破坏。

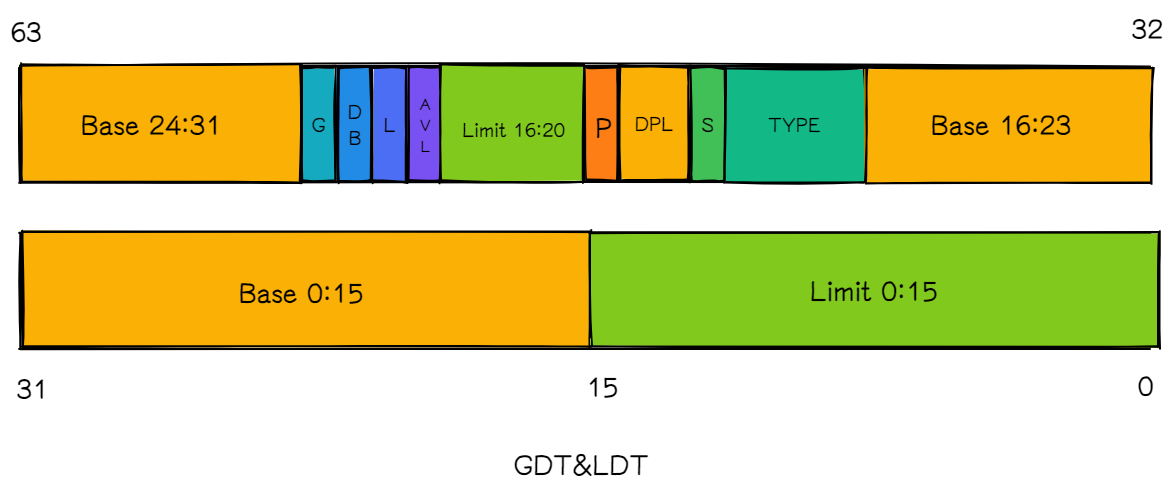

全局描述符结构：
-
Base：段的基地址，由一个字大小组成，意味着它可以是保护模式下4G内存中任意一个地址。
-
Limit 和 G：Limit 是段的大小范围也叫段界限，由20个比特组成，也就是1M大小，G是段界限的单位。另外，如果G位为0就以字节为单位，如果为1就以4KB为单位。假设G位为0，那么Limit+1是多少，此段大小就为多少字节，范围为
1B~1M；设G位位1，那么此段大小为(Limit+1)*4KB大小，范围为4KB~4G。 -
P：存在标志位，为0就说明段不存在内存中，为1就存在内存中。这里可以引发一个中断，当CPU检查到这一位为0，后面指令又要使用此段的时候，可以引发一个缺段中断，然后跳转到加载段的中断程序以加载此段到内存中。
-
DPL: 此段的特权等级，由两位比特组成，最高特权等级为00，最低特权等级为11，一共有三个特权等级。
-

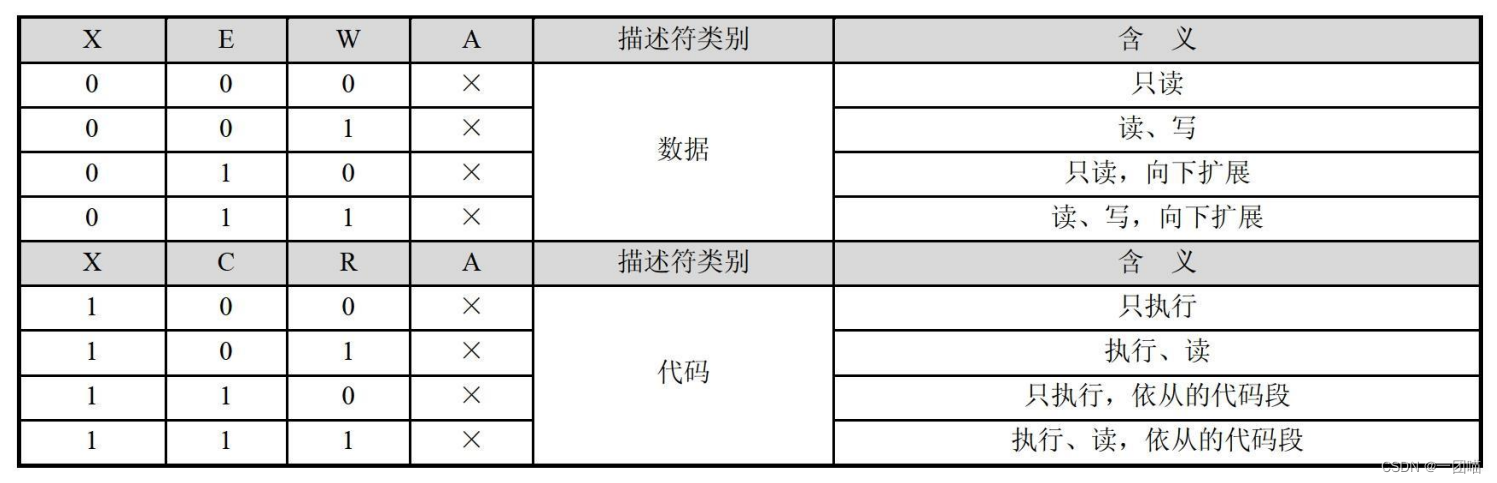

S 和 TYPE: S 位用于指定描述符的类型。当该位是0时，表示是一个系统段；为“1时，表示是一个代码段或者数据段（栈段也是特殊的数据段）。当S为1时，也就是为代码段或数据段时，TYPE的情况如下：
也就是说，X为0时候就是数据段，X为1时候就是代码段，而关于依从的概念是关系到切换任务时候特权的更变的，后面再说。当S为0时也就是此段是一个系统段，而系统段也有好几种，TYPE里所代表的就是系统段的种类。(目前据我所知，TYPE是0010的为 LDT描述符、是1011或1001的为TSS描述符、是1100的为调用门描述符等）
-
D/B：默认的操作数大小或者默认的栈指针大小，该标志位主要是为了能够在32位处理器上兼容运行16 位保护模式的程序。该标志位对不同的段有不同的效果。对于代码段，此位为D位，用于指示指令中默认的偏移地址和操作数尺寸。D＝0 表示指令中的偏移地址或者操作数是16 位的；D＝1，指示32 位的偏移地址或者操作数。对于数据段，此位为B位…
-
L：是64 位代码段标志，保留此位给64位处理器使用。如果还是32位保护模式，我们将此位置0即可。 AVL：此位是保留位，留给操作系统用的，用也可以不用也可以。
