分页

Offset：页内偏移，表示在一个物理也内的实际起始地址
PT（Page Table），页表，内部的每一项叫做页表项（PTE）

页表中每一项指向最终的页框（物理页），相当于一个指针的值，由于每个页框的大小为4K，所以这个指针的最后12位不是地址，而是当前物理页的属性。最终的页内偏移，是通过线性地址中最后的12位来表示的。
PD（Page Directory），页目录表，内部的每一项叫做页目录项（PDE）

页目录中，存储的是下一级页目录或者页表的地址，相当于指针的形式，所以页目录中的每一项的长度，和当前架构下指针的长度相同（32位系统为4Byte，64位为 8Byte）。
PDPT（Page Directory Pointer Table），页目录指针表，其中每一项叫做PDPTE
PML4（Page Map Level 4），四级页表，其中每一项叫做 PML4E

检查分页情况

查看是否开启了分页

bash 复制

# cr0.PG 是第31位，设置为1表示已经开启分页
3: kd> r cr0
cr0=0000000080050033
3: kd> .formats  0000000080050033
Evaluate expression:
  Hex:     00000000`80050033
  Decimal: 2147811379
  Octal:   0000000000020001200063
  Binary:  00000000 00000000 00000000 00000000 10000000 00000101 00000000 00110011
  Chars:   .......3
  Time:    ***** Invalid
  Float:   low -4.59249e-040 high 0
  Double:  1.06116e-314

查看是否开启64位分页

bash 复制

# 查看是否开启了64位
3: kd> rdmsr c0000080
msr[c0000080] = 00000000`00000d01
3: kd> .formats  00000000`00000d01
Evaluate expression:
  Hex:     00000000`00000d01
  Decimal: 3329
  Octal:   0000000000000000006401
  Binary:  00000000 00000000 00000000 00000000 00000000 00000000 00001101 00000001
  Chars:   ........
  Time:    Thu Jan  1 08:55:29 1970
  Float:   low 4.66492e-042 high 0
  Double:  1.64474e-320

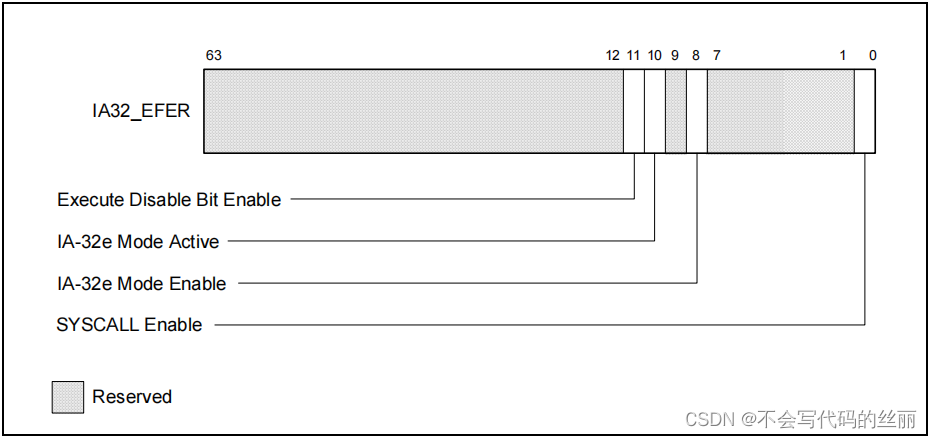

第8和第10位是我们需要关注的，如果是1的话表示开启。（本例已经可以看到已经设置为1），证明已经开启了64位。

查看开启了那种分页模式

其中PAE是第5位，LA57 是第12位，CR4.PAE = 1， CR4.LA57 = 0 综上本系统开启了 level 4 的分页模式

bash 复制

3: kd> r cr4
cr4=00000000003506f8
3: kd> .formats 00000000003506f8
Evaluate expression:
  Hex:     00000000`003506f8
  Decimal: 3475192
  Octal:   0000000000000015203370
  Binary:  00000000 00000000 00000000 00000000 00000000 00110101 00000110 11111000
  Chars:   .....5..
  Time:    Tue Feb 10 13:19:52 1970
  Float:   low 4.86978e-039 high 0
  Double:  1.71697e-317

分页情况手动分析

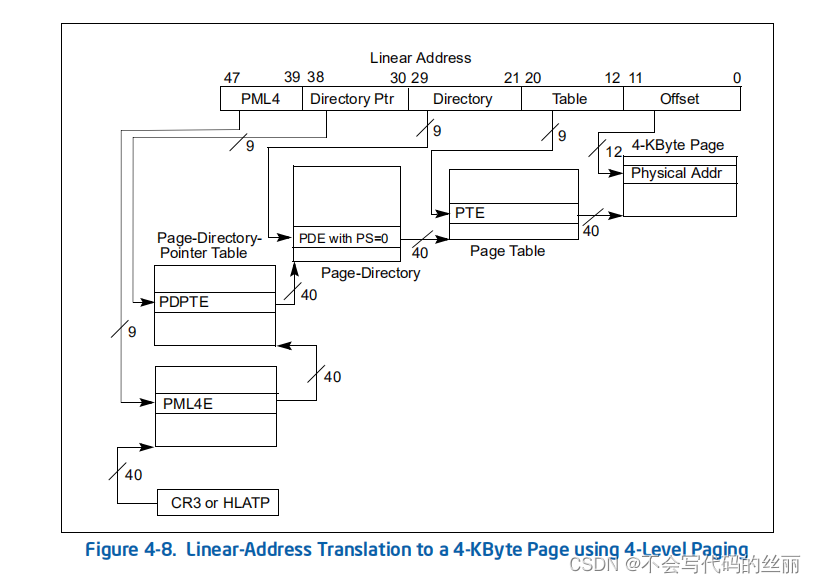

线性地址拆分

段寄存器.base + 逻辑地址 = 线性地址

线性地址可以根据分页规则进行拆分，如地址：1E9CA5A6540，在64位分页模式为 9-9-9-9-12情况下，可以拆分成如下的形式：

c 复制

// 将以下地址转为二进制模式（页面偏移部分不用转，从右往左开始按照分页模式，进行二进制的拆分）：
78b7f04000（000）
ffffdf86eb7f4000

0111 1000 1011 1111 0000 0100（000）

0000 0111 1000 1011 0111 1111 0000 0100 0000 0000 0000	// 0x78b7f04000i64
0000 0000 0000 0011 1100 0101 1011 1111 1000 0010 0000  // 0x78b7f04000i64 >> 9
0000 0111 1111 1111 1111 1111 1111 1111 1111 1111 1000	// 0x7FFFFFFFF8i64
0000 0000 0000 0011 1100 0101 1011 1111 1000 0010 0000	// (0x78b7f04000 >> 9)&0x7FFFFFFFF8
1001 1000 0000 0000 0000 0000 0000 0000 0000 0000 0000	// 0x98000000000i64
1111111111111111111101101000000000111100010110111111100000100000 // FFFF F680 3C5B F820

9 => 0 => 0x0					// PML4
9 => 0001 1110 => 0x1e			// Directory Ptr
9 => 0000 0101 1111 => 0x5f		// Directory
9 => 0001 0000 0100 => 0x104	// Table
12 => 000						// Offset

页目录基址算法

(PML4E & 0xFFFF FFFF F000) * 8 + 基址
(PDPTE & 0xFFFFFFFFF000) * 8 + 基址
(PDE & 0xFFFFFFFFF000) * 8 + 基址

找到 PML4 的指针

每个进程都有自己的页目录基地址（DirBase），此地址为页目录的基地址，且为物理地址。

bash 复制

# 查找进程列表，找到目的进程的信息
!process 0 0
PROCESS ffffb9071bdf8080
    SessionId: 1  Cid: 2260    Peb: 78b7f04000  ParentCid: 14b8
    DirBase: 28712000  ObjectTable: ffff8c06186741c0  HandleCount: 245.
    Image: notepad.exe

PROCESS ffffb9071bdf8080
SessionId: 1  Cid: 2260    Peb: 78b7f04000  ParentCid: 14b8
DirBase: 28712000  ObjectTable: ffff8c06186741c0  HandleCount: 245.
Image: notepad.exe


3: kd> !pte 78b7f04000
                                           VA 00000078b7f04000
PXE at FFFFB85C2E170000    PPE at FFFFB85C2E000F10    PDE at FFFFB85C001E2DF8    PTE at FFFFB8003C5BF820
contains 8A0000000E488867  contains 0000000000000000
pfn e488      ---DA--UW-V  contains 0000000000000000
not valid


3: kd> !dq bd8f1000 + 0 * 8 # 0 为一级页目录的索引号，8表示每个指针占用的空间长度
#bd8f1000 0a000000`bd894867 0a000000`ab10c867
#bd8f1010 00000000`00000000 0a000000`b9b12867
#bd8f1020 00000000`00000000 00000000`00000000

!dq 0a000000`bd894000 + 7a * 8
